数模转换器(ADC)

简介

  • 12-bit SAR A/D 转换器

  • 高达 1 Msps 转换速率

  • 提供 16-bit 转换值保存寄存器

  • 支持 1~8 个序列

  • 部分支持内部基准源(e.g. HT32F52357/67)

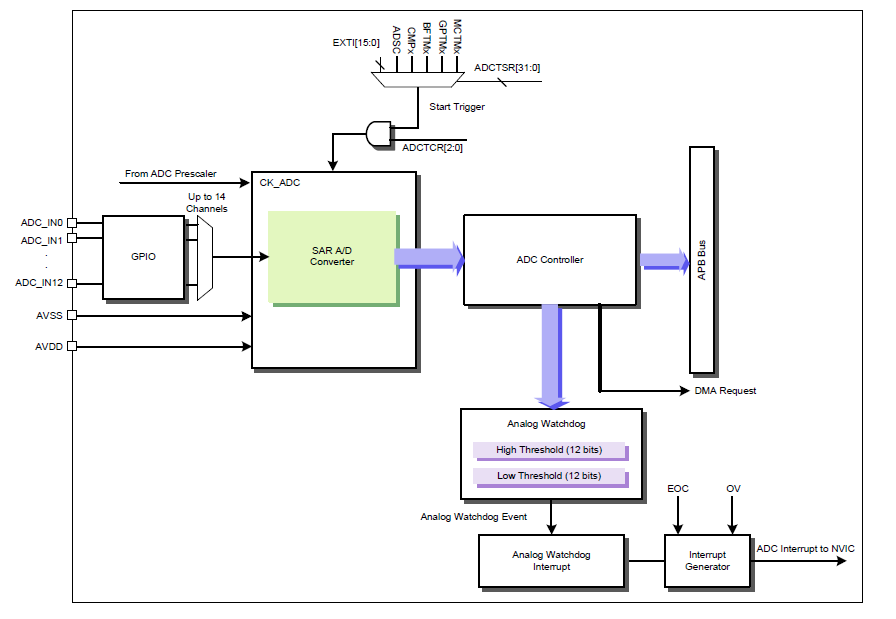

ADC方框图

ADC转换模式

单次转换模式

发起一次 开始转换 ，A/D 开始 一次 转换完整序列。

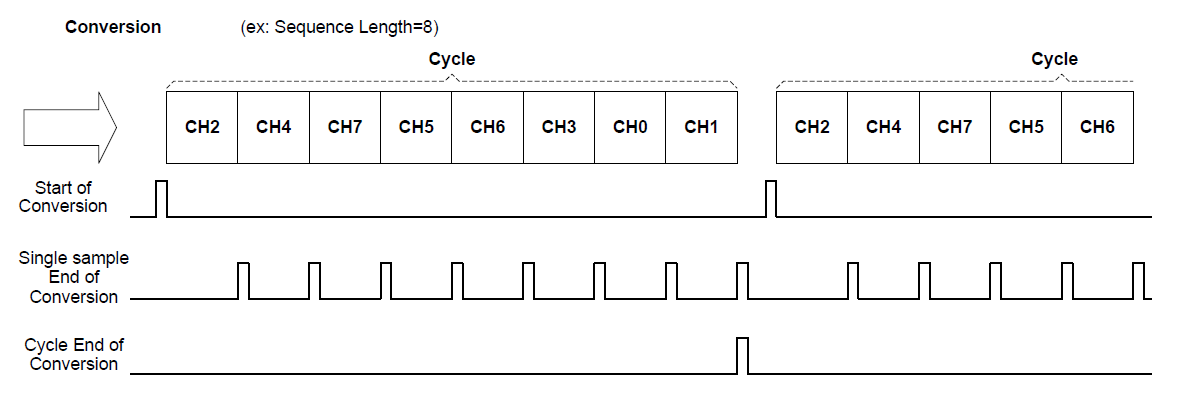

单次转换模式示意图

连续转换模式

发起一次 开始转换 ，A/D 开始 持续 转换完整序列。

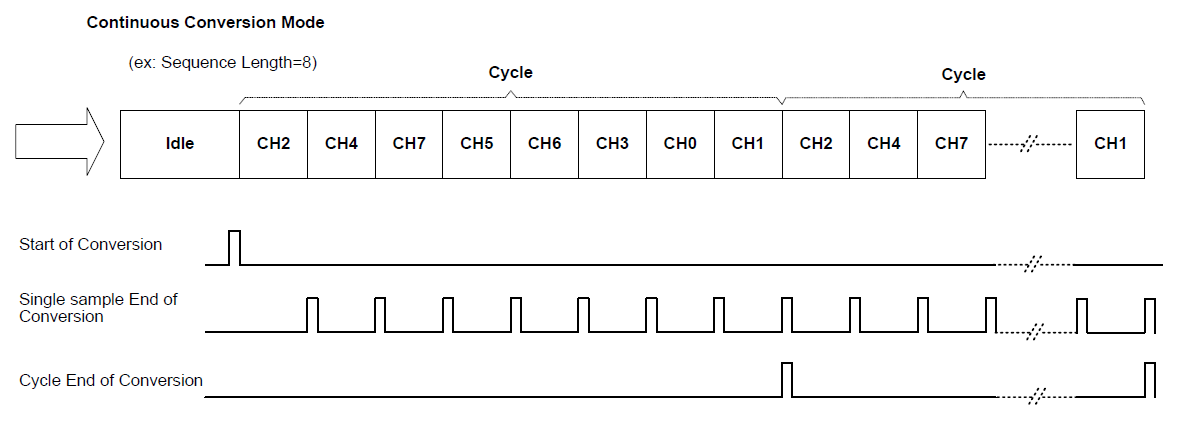

连续转换模式示意图

非连续转换模式

发起一次 开始转换 ，A/D 开始 一次 转换 子组(Sub) 序列。

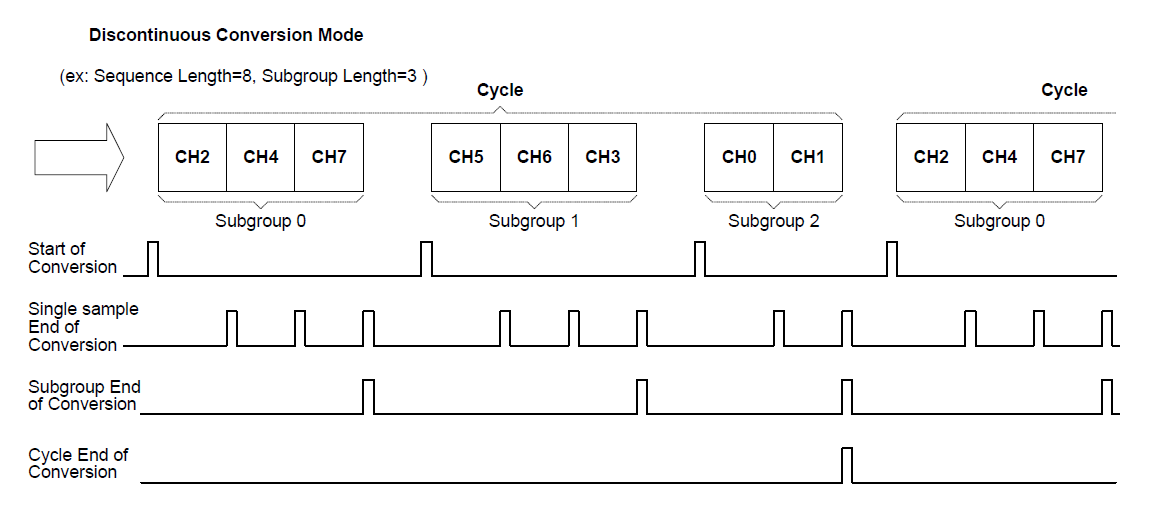

非连续转换模式示意图

使用注意

1. 请注意配置 A/D 采样时间 Tconv ，请勿超过最高的 1 Msps (1us) 否则会出现A/D采样错误。 总转换时间 (Tconv) 使用下列公式计算： Tconv = TSampling + TLatency ;

相关函数：

CKCU_SetADCPrescaler(DIV);
ADC_SamplingTimeConfig(HT_ADC_TypeDef* HT_ADCn, u8 SampleClock);

备注

  • 最小采样时间 (TSampling) = 1.5 + SampleClock Clock;

  • 通道转换的最小延迟 (TLatency) = 12.5 Clock;

  • 采样时钟 (Clock) = 主频 (SystemCoreClock) / DIV

1. 请注意配置 A/D 转换时，先采样完一个通道再采样下一个通道，可获得较稳定的A/D采样值。 如： 配置采样 8 个序列，统一采样 CH2 , 采样完成后，获得 CH2 的 8次 A/D采样值。

相关函数：

ADC_RegularChannelConfig(HT_ADC_TypeDef* HT_ADCn, u8 ADC_CH_n, u8 Rank, ...);
ADC_RegularGroupConfig(HT_ADC_TypeDef* HT_ADCn, u8 ADC_MODE, u8 Length, u8 SubLength);

重要

更多关于 HT32 SAR ADC 应用注意事项，请参考官网应用笔记 HT32 MCU SAR ADC 应用注意事项 。
