看门狗定时器(WDT)

简介

• 时钟源来自于内部 32kHz RC 振荡器 (LSI) 或外部 32768Hz 振荡器 (LSE)

• 进入休眠模式或深度休眠模式 1 时， 可以独立设置继续运行或停止

• 带有 3-bit 预分频器的 12-bit 向下计数器结构

• 为系统提供复位信号

• 有限的重载窗口设置功能，可以定制看门狗定时器的重载时间

• 当处理器在调试时，看门狗定时器可能会停止

• 重载锁定键可以防止意外操作

• 配置寄存器写保护功能用于保护计数器值、 复位使能、 增量值和预分频器

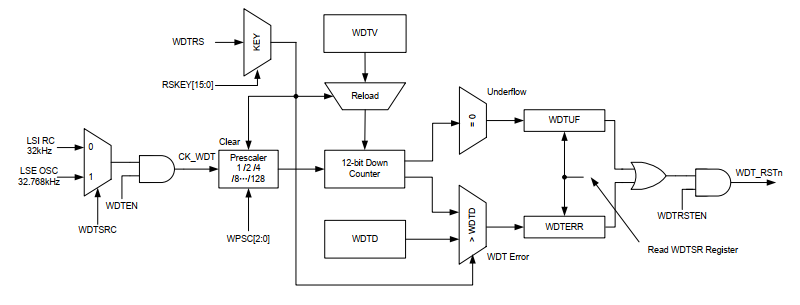

WDT 框图

工作方式

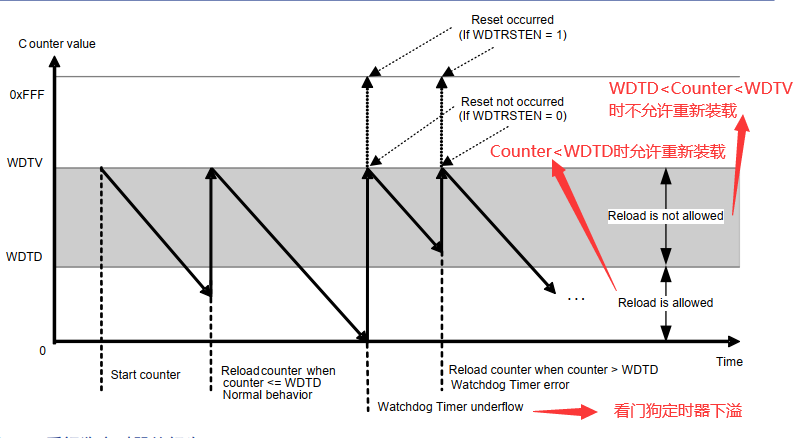

WDT 运行机制

备注

• 使用 LSE 或 LSI 时钟和 1/128 最大分频值时，最长溢出周期为 16 秒。

• 支持窗口看门狗功能，如设置下限为 0 ,则是普通看门狗功能，

使用方法

警告

• HT32 的启动流程： H/W Reset -> Run -> startup_ht32f5xxxx_xx.s -> system_ht32f5xxxx_xx.c -> main.c ；

• 按照 HT32 的启动流程，不建议在 main.c 中初始化 WDT，这样会过晚开启 WDT 。

1. 按照 HT32 的启动流程， WDT 应在 system_ht32f5xxxx_01.c 初始化文件 使能开始使用。

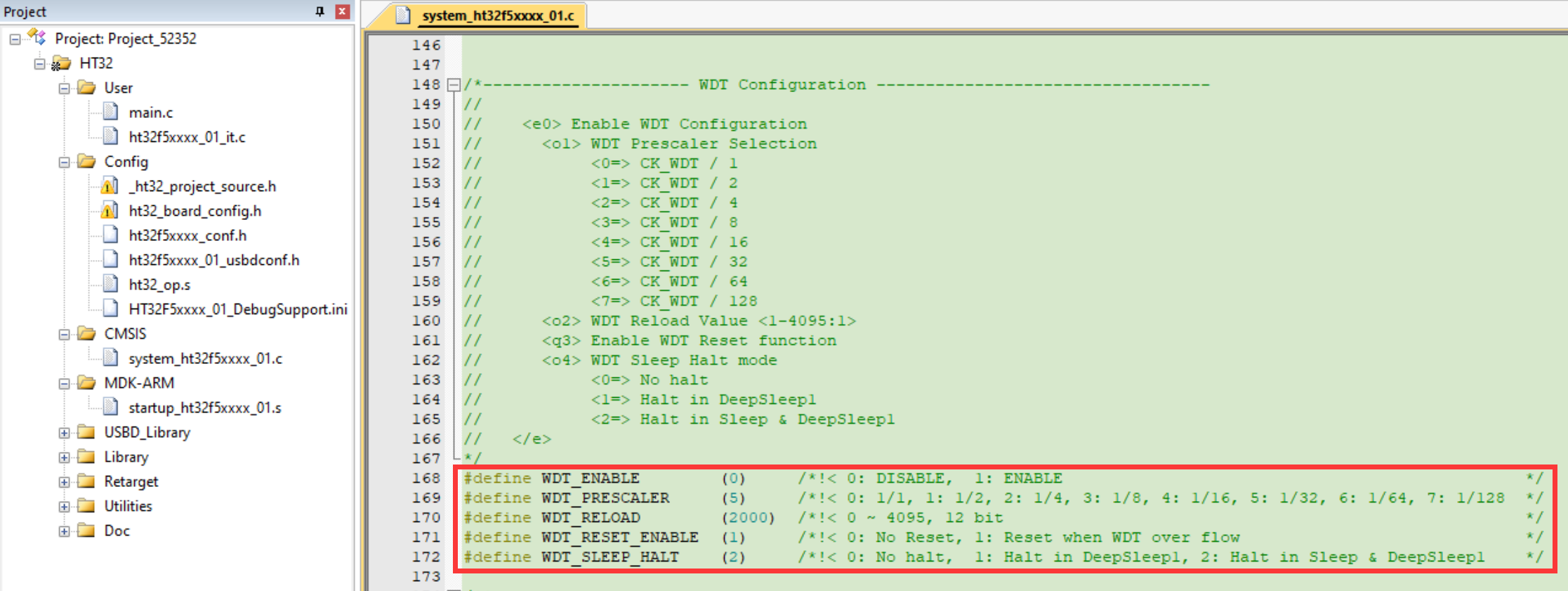

初始化文件 - WDT 配置

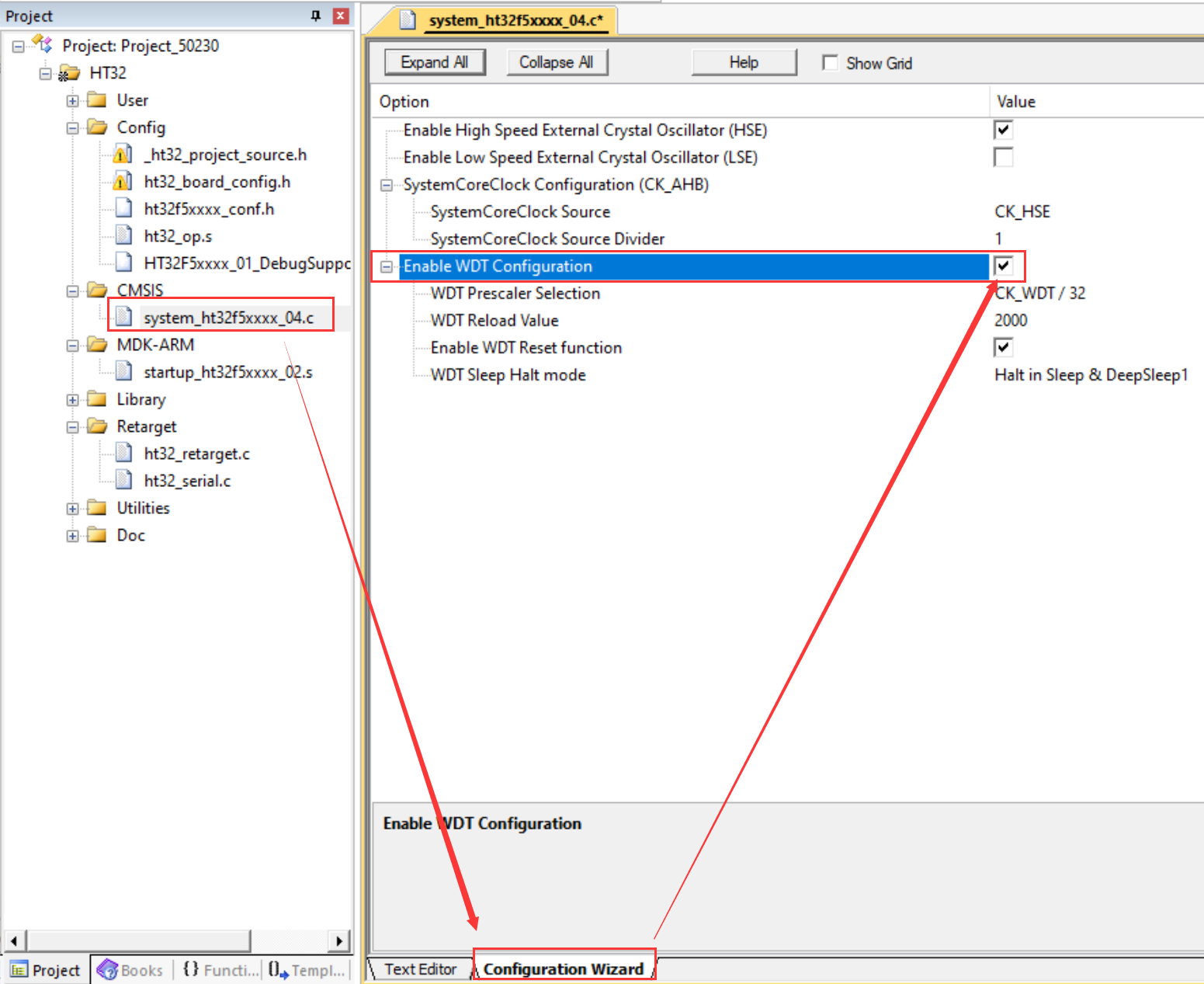

KEIL配置向导 - WDT 配置

2. 部分 HT32 支持 WDT 在 HT32_op.s Option配置文件 中开启，即在 H/W Reset 后马上生效。

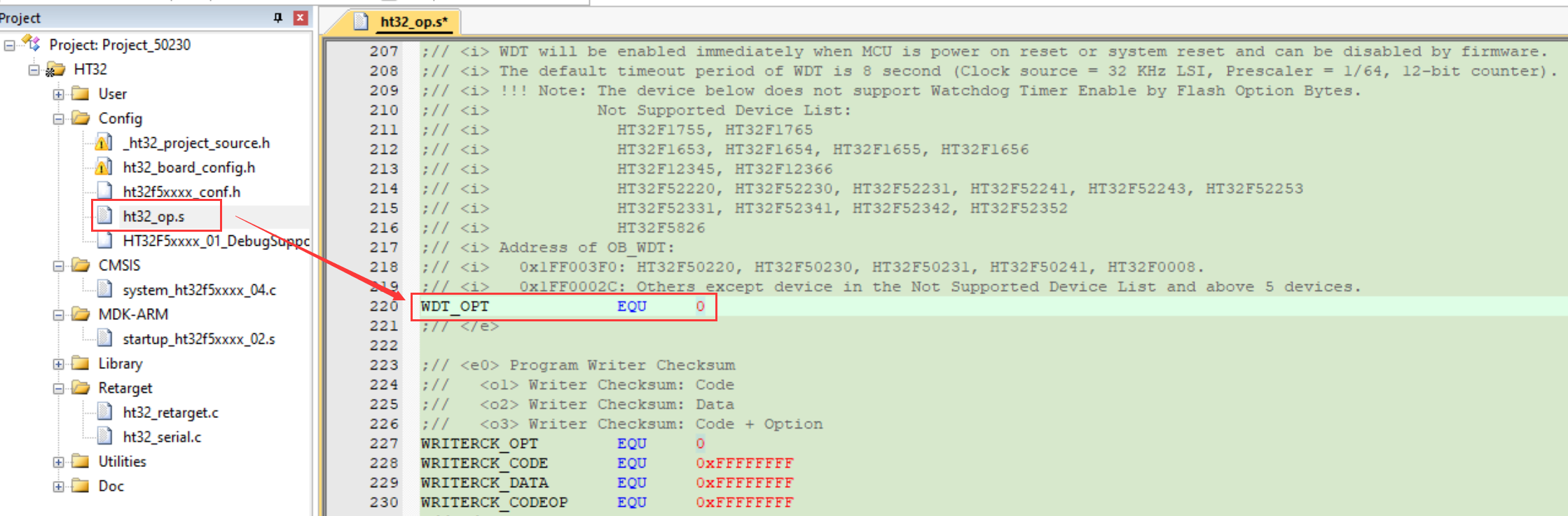

Option配置文件 - WDT 配置

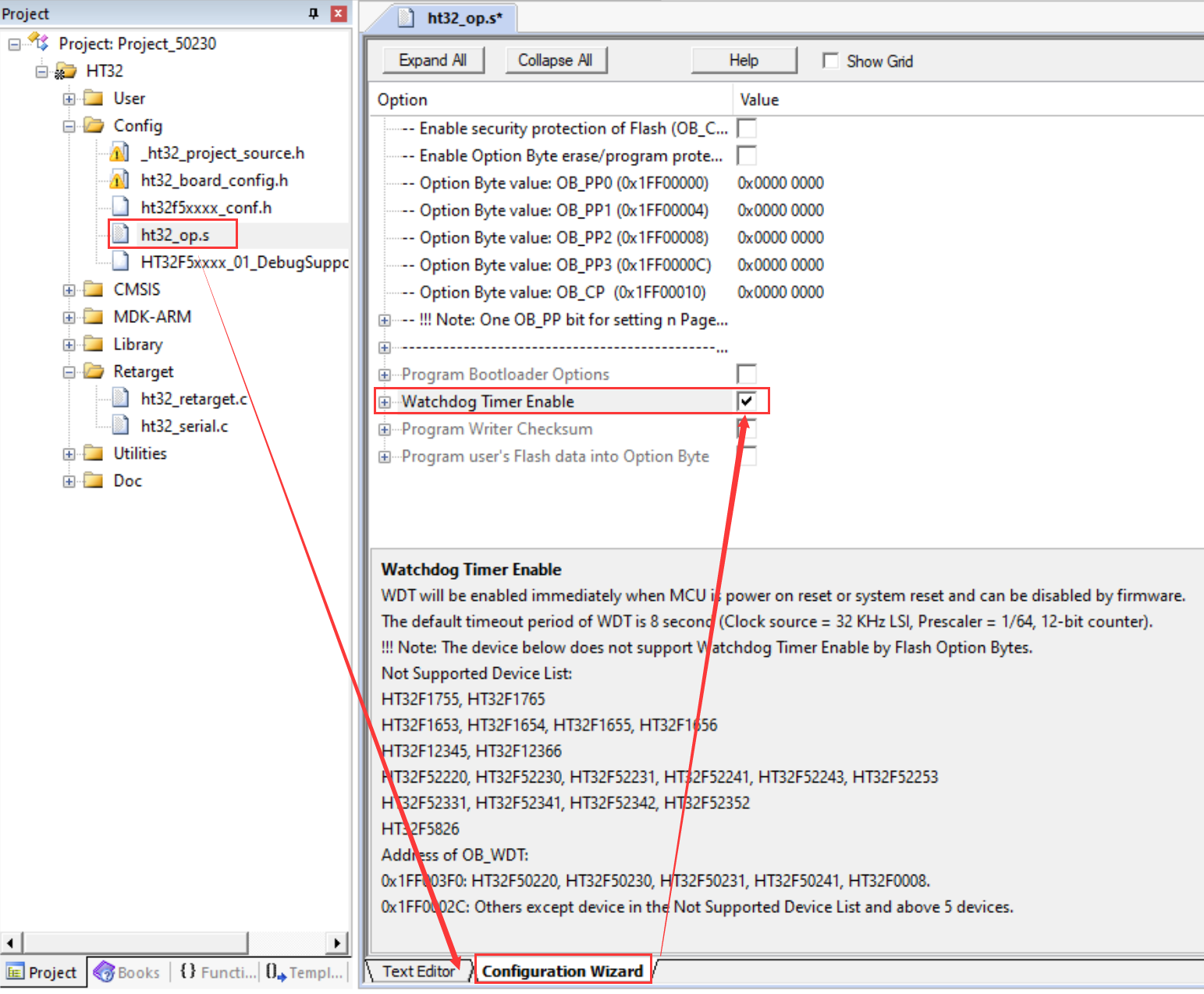

KEIL配置向导op.s - WDT 配置

备注

支持 Option配置文件 开启 WDT 的 HT32 型号： HT32F50220, HT32F50230, HT32F50231, HT32F50241, HT32F0008.
