硬件信息

重要

以下内容仅适用于 HT32 M0p & HT32 M3 系列芯片。

引脚图

HT32 可以从 引脚图 中看出， GPIO 所对应的电源域，因不同 GPIO 所对应的电源域不同，在不同状态时需注意高低电平的电位。

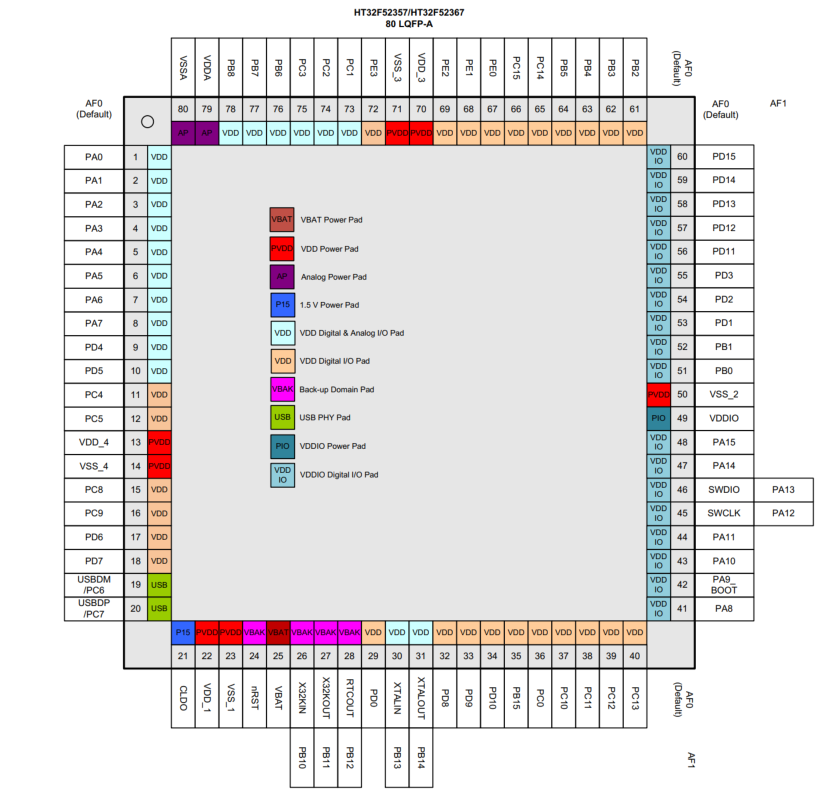

HT32 M0+ example

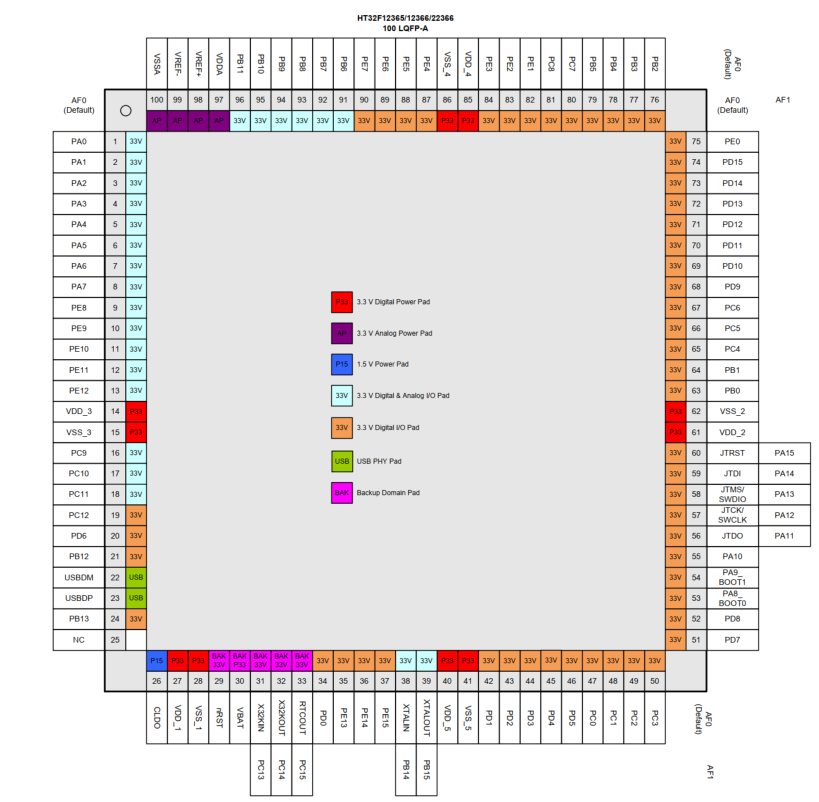

HT32 M3 example

具体请参考型号对应的 HT32Fxxxxx_Datasheet.pdf 内 引脚图 章节。

小技巧

HT32 相同系列，相同封装， MCU 脚位是 PIN to PIN , 如 HT32F50230/48LQFP 和 HT32F50241/48LQFP 是 PIN to PIN 。
关于HT32 硬件设计原理图和PCB的相关内容，可参考硬件设计

引脚分配

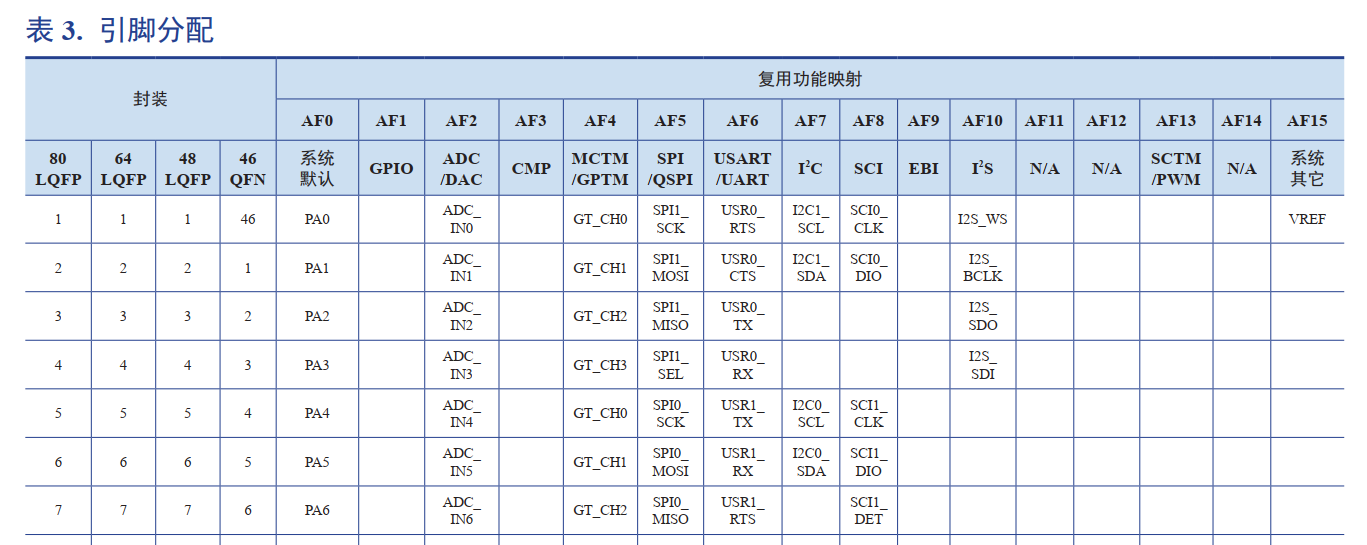

HT32 GPIO 有很多复用功能，可在 引脚分配 内查询对应的功能。

具体可参考型号对应的 HT32Fxxxxx_Datasheet.pdf 内 引脚分配 章节。

小技巧

HT32 可多个 GPIO 复用相同的功能。
HT32 如 引脚分配 内复用的功能没有标明功能标号，即为标号 0 ，如 UR_TX ，对应为 UR0_TX .

引脚描述

HT32 GPIO 复位时，一般初始状态为浮空状态 Floating ，但是有特殊的 GPIO 复位时为上拉状态 PULLHIGH ，使用的时候需要特别注意其 GPIO 初始状态，如下：

M0+ GPIO PULLHIGH	M3 GPIO PULLHIGH
nRST	nRST
X	PA8_BOOT0
PA9_BOOT	PA9_BOOT1
PA12_SWCLK	PA12_JTCK/SWCLK
PA13_SWDIO	PA13_JTMS/SWDIO
X	PA14_JTDI
X	PA15_JTRST

具体可参考型号对应的 HT32Fxxxxx_Datasheet.pdf 内 引脚描述 章节。

CLDO / ULDO 是 HT32 内核 LDO VCORE 输出电源，必须外接一个电容：

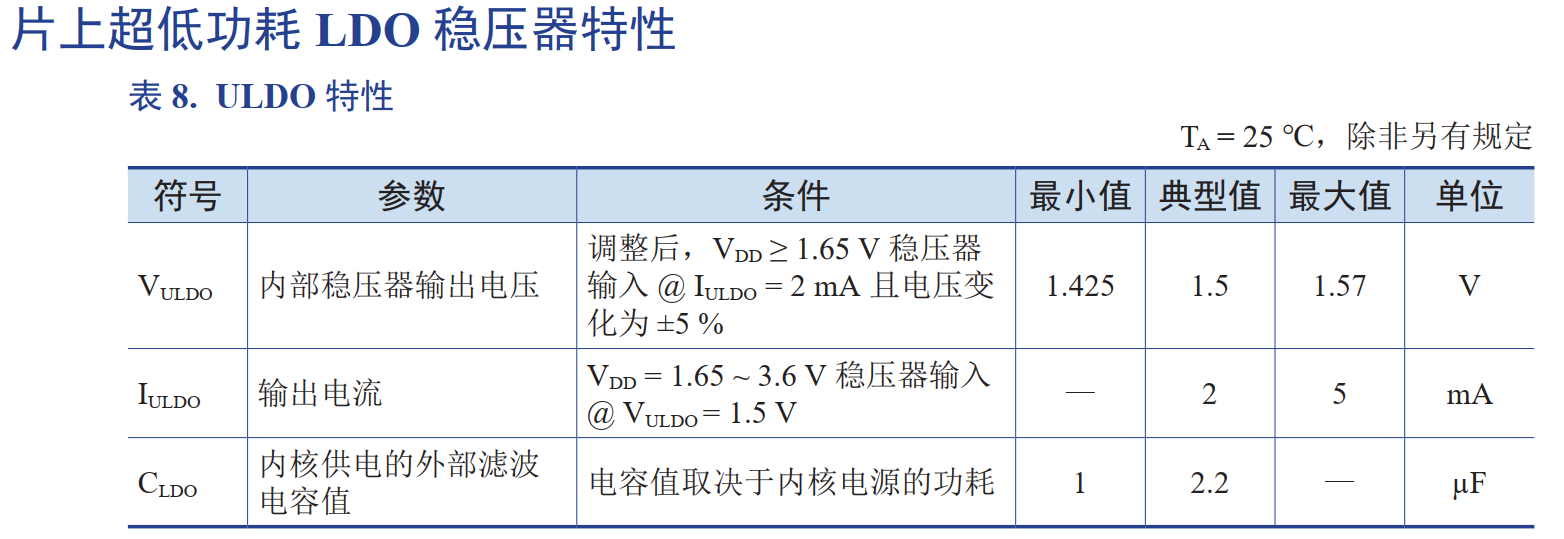

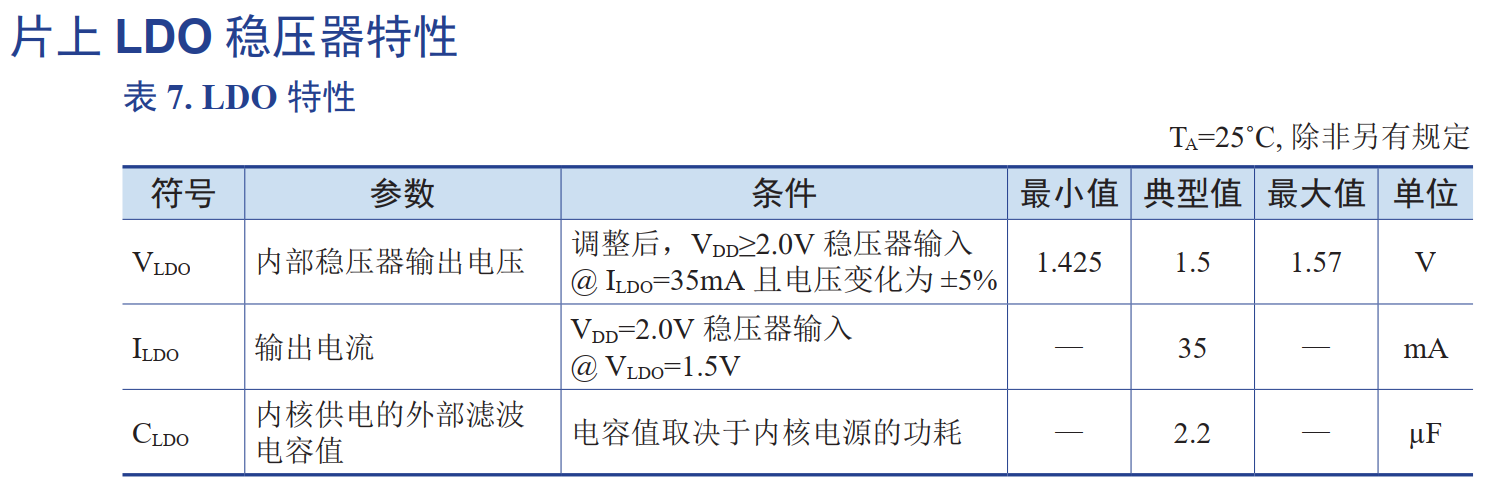

- M0+ CLDO / ULDO 外接电容推荐使用 MLCC电容 2.2uF 。
HT32_CLDO_M0+

HT32_ULDO_M0+

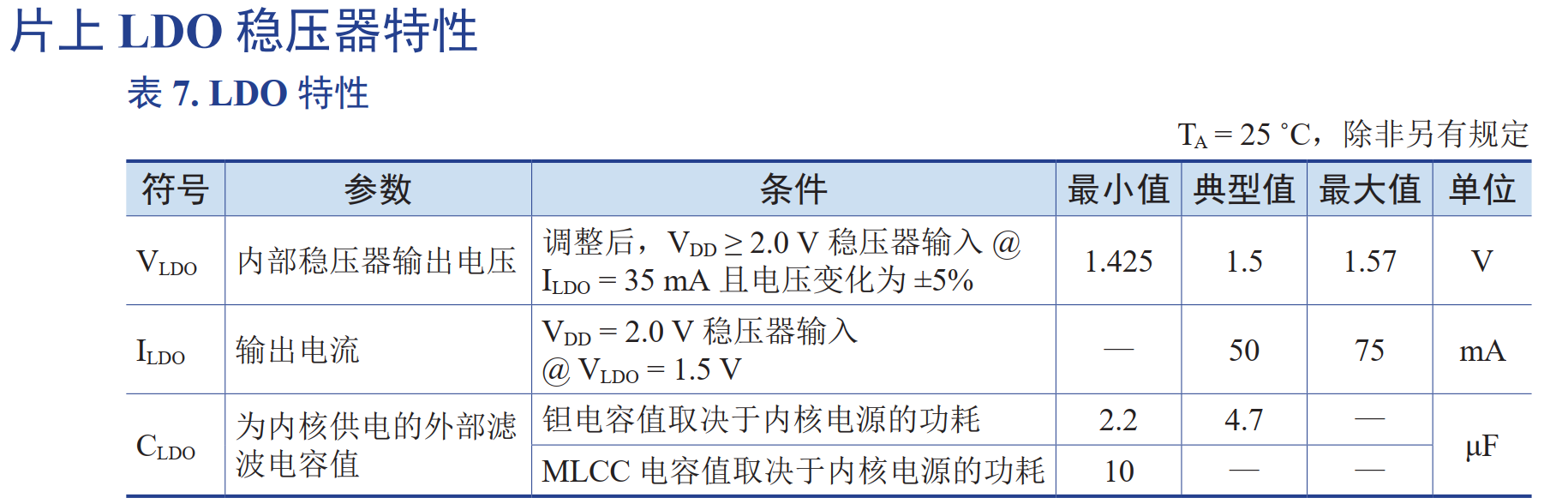

- M3 CLDO / ULDO 外接电容推荐使用 MLCC电容 10uF 。
HT32_CLDO_M3
HT32 特殊功能 GPIO ，会在 HT32 上电/复位状态 时，影响HT32的运行状态。

nRST : 内置弱上拉，建议外部搭配 10KΩ + 0.1uF 组合，或根据需要调整。

BOOT : 仅HT32 M0+ 使用 , PA9_BOOT 为 上电/复位状态 时，设置HT32 M0+ 的启动区域。

启动加载器 Bootloader , 可参考应用说明：HT32 自更新/烧录方法

内置弱上拉，高电平，默认从 主FLASH (用户程序) 启动。

HT32 M0+ 启动配置

BOOT 的详细介绍，可参考 HT32Fxxxxx_UserManual.pdf 中 FMC -> 启动配置 。

BOOT0/1 : 仅HT32 M3 使用 , PA8_BOOT0 & PA9_BOOT1 为 上电/复位状态 时，设置HT32 M3 的启动区域。

启动加载器 Bootloader , 可参考应用说明：HT32 自更新/烧录方法

内置弱上拉，高电平，默认从 主FLASH (用户程序) 启动。

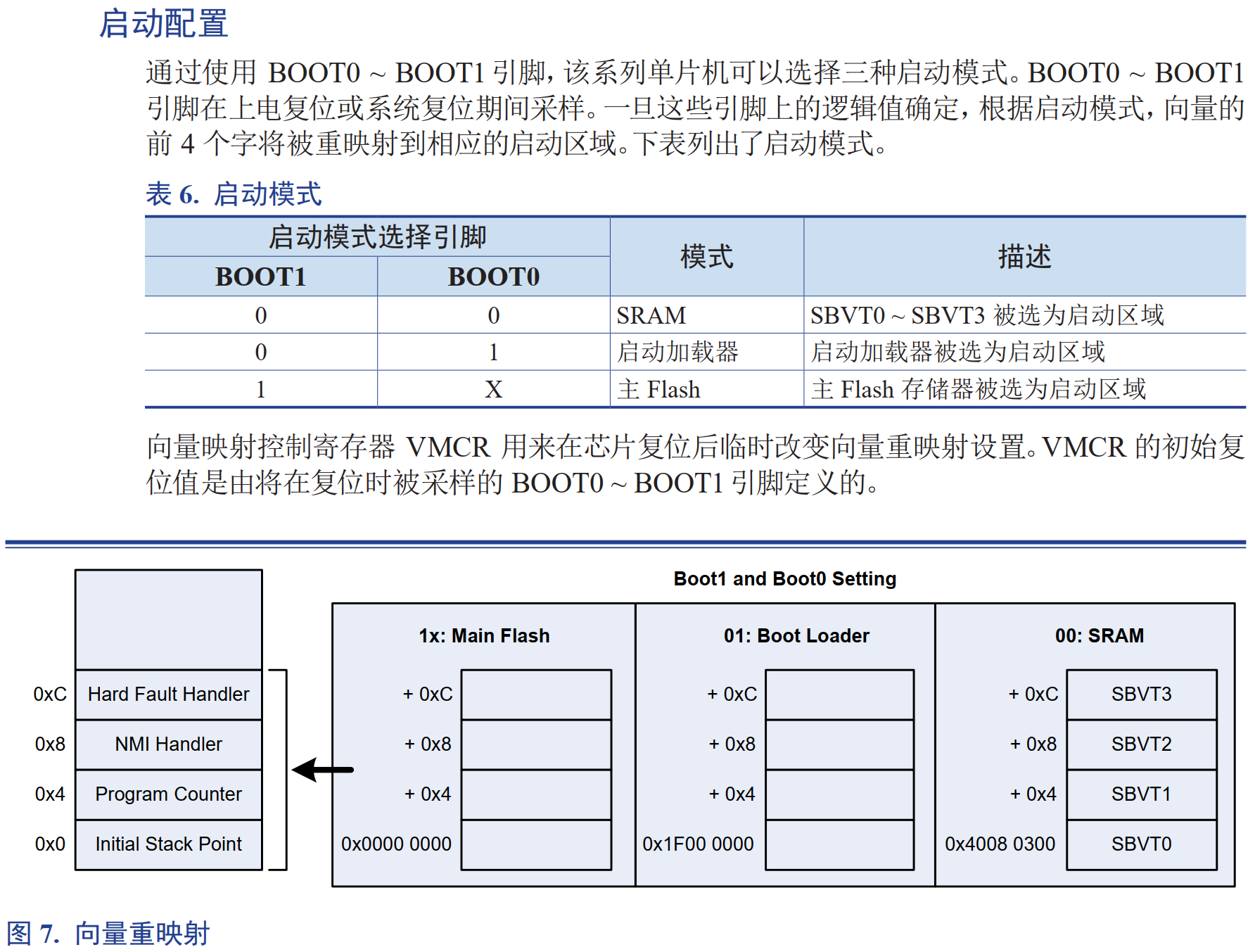

HT32 M3 启动配置

BOOT0/1 的详细介绍，可参考 HT32Fxxxxx_UserManual.pdf 中 FMC -> 启动配置 。

小技巧

如果要使用 ISP 烧录 ，HT32 需要进入 启动加载器 Bootloader 进行，则需要将 BOOT 引出进行控制。
BOOT 内置弱上拉(约几十KΩ)，抗干扰较弱，建议设计电路时外加 4.7KΩ 上拉电阻，提高抗干扰能力。
BOOT 电平仅在 上电/复位状态 时生效，其他时候可复用为 GPIO ，但是需保证在 上电/复位状态 时不能有意外的电平出现，建议不得已不要作为 GPIO 使用。

存储器映射

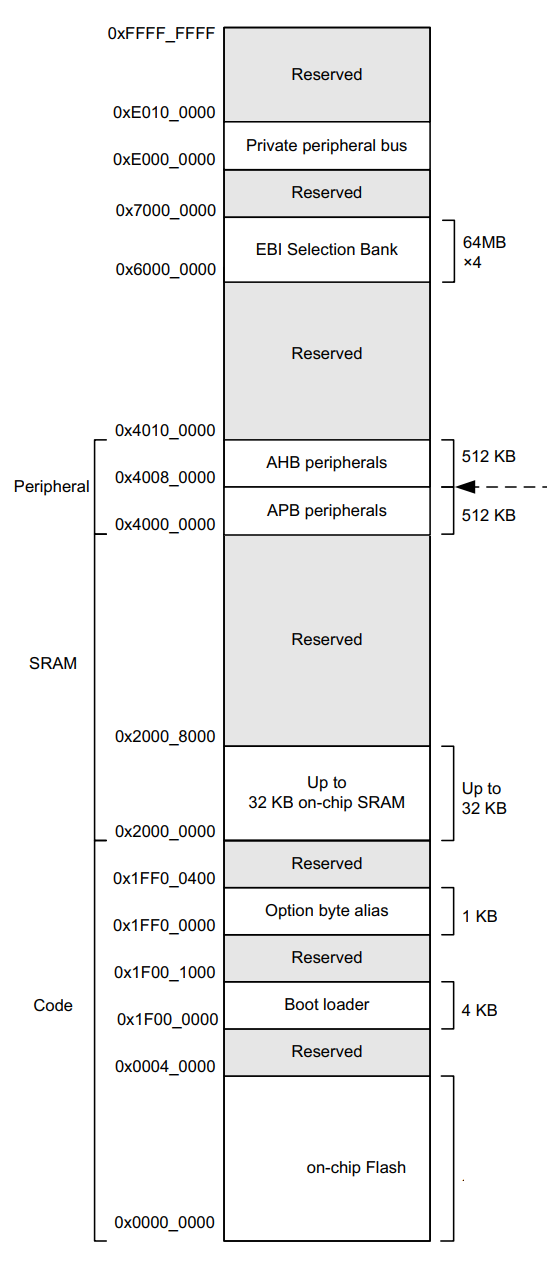

HT32 内部存储器都映射到一个连续的地址上，供参考：

具体可参考型号对应的 HT32Fxxxxx_Datasheet.pdf 内 存储器映射 章节。
