应用说明 :HT32 自更新/烧录方法

固件烧录方式

当没有 烧录器 和 调试器 时,想更新HT32的程序固件,还有 ISP & IAP 两种方式。

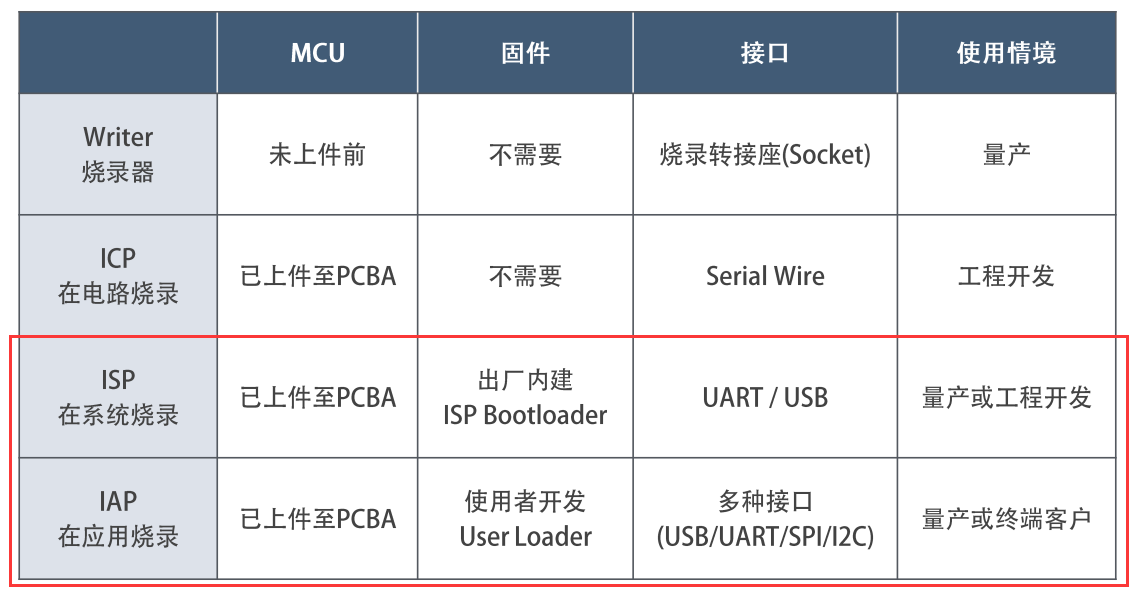

固件烧录方式

固件烧录方式

ISP 烧录

1. ISP 功能

ISP 功能是HT32出厂有自带MCU自烧录FLASH的程序,程序存在FLASH的 Bootloader 区域 ,可通过外部控制 BOOT PIN 电平, 将程序跳转到 Bootloader 区域运行 ,使用 上位机 HT32_Flash_Programmer 可通过 USB/UART 接口和 HT32 通讯, 并进行烧录固件。

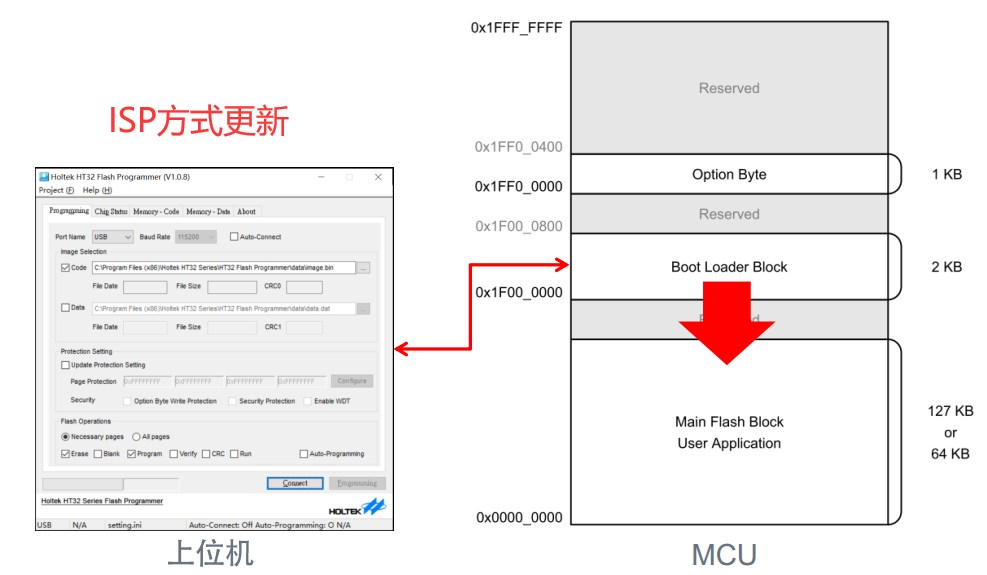

ISP 烧录

ISP 烧录

2. ISP 使用方法

  • 进入 ISP 模式 :将 BOOT PIN(PA9) 控制为 低电平 ,再对 MCU 上电 或 复位。

  • 硬件连接:
    • UART : 电脑USB端口 <–> USB转UART板子 <–> MCU-UART端口

    • USB : 电脑USB端口 <–> MCU USB端口

  • 数据传输 :使用上位机 HT32_Flash_Programmer,发送固件 x.hex / x.bin 和操作命令

  • 退出 ISP 模式 : 将 BOOT PIN(PA9) 控制为 高电平 ,再对 MCU 上电 或 复位。

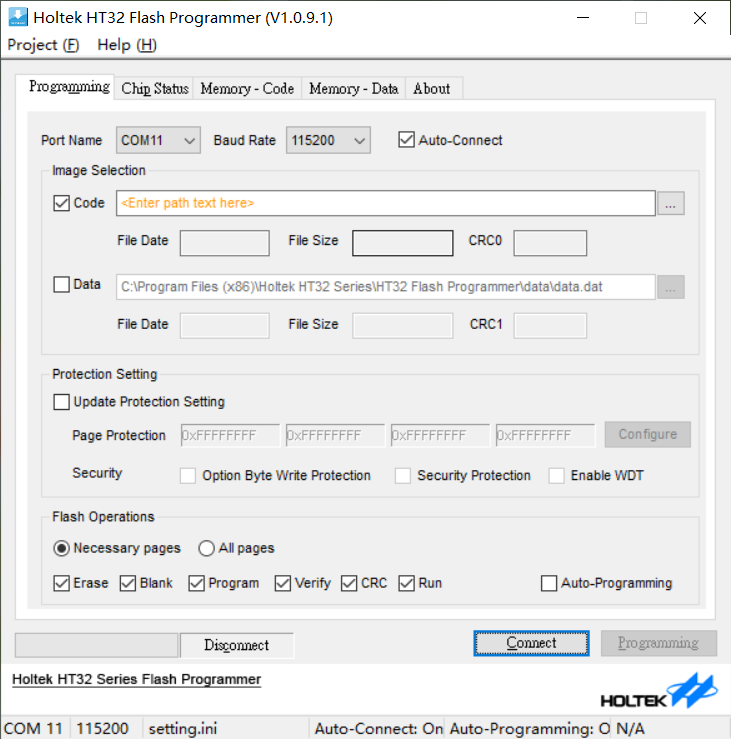

HT32 Flash Programmer

HT32 Flash Programmer

IAP 烧录

1. IAP 功能

  • IAP :用户自行编写程序,通过通讯获得更新固件,并实现MCU自行烧录内部FLASH,功能和 Bootloader 一样。

  • AP :正常运行时的应用程序。

备注

  • IAP + AP 架构,部分厂商称为 Userloader + APP

  • 一般在 IAP 程序会放在 MCU FLASH 最开始的区域 。

  • 上位机IAP 的通讯,也是用户自行编写,通讯接口和协议均可支持,支持双向通讯即可。

2. IAP + AP 使用方法

  1. 将 MCU FLASH 划分为 IAP 区域 和 AP 区域, IAP 区域在前, AP 区域在后。

  2. MCU 上电/复位 ,程序从 FLASH Address : 0x0000_0000 开始运行 IAP 区域。

  3. IAP 区域,程序需判断,什么条件下需要更新 AP 区域 和 什么条件下跳转到 AP 区域。

  4. AP 区域,可通过 软件复位程序跳转 ,再运行至 AP 区域。

  5. IAP + AP 框架的使用方法,可参考 固件库 提供 范例说明 : IAP_AP

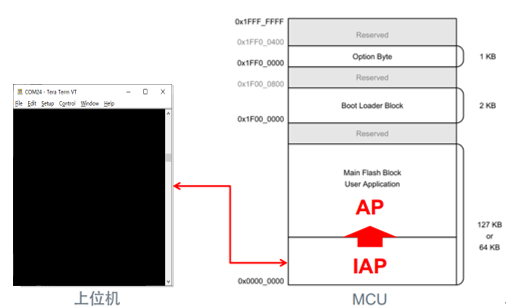

IAP 使用方法

IAP 使用方法

应用说明 :HT32 自更新/烧录方法 常见问题,请参考 FAQ
